Бункера инертных материалов (3000 мм)

Технические характеристики

Страна изготовитель:
Италия
Производитель:
Poggi S.a.s. di Poggi Andrea & C.
Обработка:
Горячее цинкование
Объем секции:
15/20/30/40/50/60 м3
Количество секций бункера:
1-6 шт.
Ширина секции бункера:
3000 мм
Тип привода конвейера:
Мотор редуктор
Производительность :
120/240/320 м3/час
Ширина ленточного конвейера:
550/650/800/1000 мм

Стандартная комплектация

Бункера инертных материалов

Бункер инертных материалов с количеством отсеков от 1 до 6 для хранения заполнителей с различным размером гранул, оцинкованные металлические панели специальной формы, оснащены обособленными разгрузочными люками, работающими от пневматического привода. Ширина каждого отсека 3000 мм.

Горячее цинкование

Все металлоконструкции бункера инертных материалов обработаны методом горячего цинкования, что обеспечивает защиту металла от коррозии и соответственно обеспечивает длительный срок службы всего оборудования.

Пневматиеские механизмы

Разгрузочные люки изготовлены из рифленых панелей специальной конструкции. Электропневматические механизмы обладают большой мощностью и длиной перемещения, что обеспечивает быструю и точную разгрузку.

Пневматические распределители

Все пнематические цилиндры оснащены пневматическими распределителями для корректной работы затворов питателей.

Вибраторы

Загрузочные бункеры оснащены вибрационными пластинами с настраиваемыми электровибраторами для лучшего перемещения заполнителя. Склады заполнителей специально разработаны для того, чтобы поглощать напряженность, и имеют наклон, что позволяет минимально использовать вибрацию. Благодаря такому использованию вибраторов мы достигаем низких уровней шума, меньшую загрязненность и меньший механический износ.

Распределительная коробка

К распределительной коробке подключены все кабели, включая источники питания 3-х фазного электромотора, электрвибраторов и тензометрических датчиков.

Тензодатчики

Высокоточные тензодатчики с шарнирной системой подвески оснащены контуром шунтирования для защиты от электрического тока обеспечивают точное взвешивание материала.

Привод конвейера

В качестве привода взвешивающего конвейера бункера инертных мы используем высоконадежные мотор-редуктора Bonfiglioli или Motovario. Данные мотор-редуктора показали свою надежность и зарекомендовали себя по всему миру.

Скребок очистки ленты

Со стороны выгрузки конвейра установлен скребок очистки ленты на специальных настраиваемых амортизирующих механизмах для обеспечения необходимого уровня прилегания и качества очистки ленты.

Защитные решетки

Все движимые части взвешивающего конвейера закрыты защитной сеткой безопасности.

Трос безопасности

Для обеспечения безопасности бункера инертных материалов оснащены аварийным тросом для экстренного отключения конвейра.

Блок подготовки воздуха

Все бункера инертных материалов оснащены блоком подготовки воздуха пневмосистемы, основными задачами которого является очистка сжатого воздуха от различных загрязнений и примесей, в том числе от влаги и паров масла, поступающих из компрессорного оборудования.

Надбункерные решетки

Для защиты бетоносмесителя от поломки смесительных механизмов из-за крупных инертных, а так же пневматические затворы от застревания на бункерах установлены защитные решетку с размером ячейки 100х100 мм.

Дополнительные опции

Дополнительная защита рабочей поверхности

Для увеличения срока службы бункера инертных рабочая поверхность может быть футерована дополнительной полеуретановой броней или броней из Hardox.

Разводка под обогрев инертных материалов

Для работы в зимний период бункера инертных материалов опционально могут оснащаться разводкой под обогрев горячим воздухом или паром.

Датчик влажности

Опционально бункера инертных могут оснащаться микроволновым датчиков влажности для определения влажности инертных

Объемное дозирование

По требованию клиента в бункерах может использоваться метод объемного дозирования при котором вместо затвров питателей в каждой секции бункера будет установлен дозирующий конвейер. Возможен вариант бункера и с объемным, и с весовым дозированием.

Устройство загрузки инертных

Когда нет возможности изготовить пандус для загрузки бункеров фронтальным погрузчиком, бункера инертных могут оснащаться устройством загрузки инертных с поворотным механизмом. Данное загрузочное устройство может загружать рядные бункера до 4-х секций.

Устройство распределения инертных

В случаях когда загрузка инертных в бункера осуществляется наклонным конвейером используется специальный механизм распределения инертных по секциям бункера. Данный механизм состоит из нескольких реверсивных конвейеров.

Панель управления

Все бункера инертнхых могут оснащаться ручной панелью управления, смонтированной на корпусе бункера.

Защита от осадков

Для защиты материалов в бункерах инертных могут использовать надбункерные крышки. Крышки оснащены гидравлическим приводом и поставляются в комплекте с гидравлической станцией.

Шевронная лента

По требованию клиента гладкая лента бункера может быть заменена на шевронную.

Тахометр

Опционально на привдном барабане может быть установлен тахометр.

Технические характеристики моделей

ХарактеристикаЕд. из.Количество секций бункера инертных материалов
1х...2х...3х...4х...5х...6х...
Объем секции бункера м3 15/20/30/40/50/60 (Другой объем по запросу)
Ширина секции бункера мм. 3000
Количество затворов питателей шт. 2 4 6 8 10 12
Вибраторы бункера инертных шт./кВт. 2х0.18 4х0.18 6х0.18 8х0.18 10х0.18 12х0.18
Объем взвешивания м3 2.2 4.4 6.6 8.8 11 13,2
Вибраторы взвешивающего конвейра шт./кВт 1х0.18 2х0.18 3х0.18 4х0.18 5х0.18 6х0.18
Ширина ленты взвешивающего конвейра мм. 550/650/800/1000
Мощность привода взвешивающего конвейра кВт. В зависимости от требуемой производительности
Тип привода конвейера - Мотор-редуктор Bonfiglioli или Motovario
Произодительность бункера инертных м3/час 120/240/320 (Другая производительность по запросу)
Надбункерные решетки (размер ячейки) мм 100х100 (Другой по запросу)

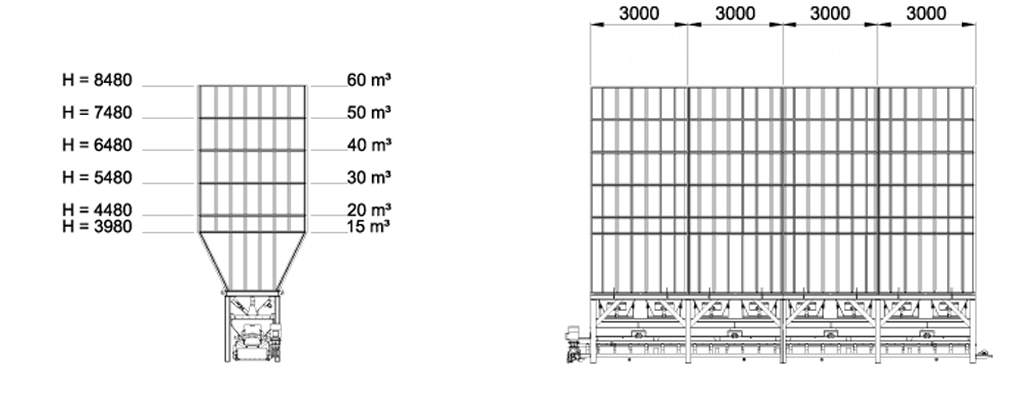

Габаритные размеры

БУНКЕР ИНЕРТНЫХ МАТЕРИАЛОВ 3000х3375


Количество секций бункера инертных
1 2 3 4 5 6
H (Высота) Объем секции бункера инертных (м3)
3980 15 30 45 60 75 90
4480 20 40 60 80 100 120
5480 30 60 90 120 150 180
6480 40 80 120 160 200 240
7480 50 100 150 200 250 300
8480 60 120 180 240 300 360
