Противоточная схема для ЖБИ, вибропрессования, цветных и рецептурных смесей — там, где важна повторяемость каждого замеса. Семь моделей с выходом уплотнённого бетона от 500 до 2500 л за цикл.
Технология

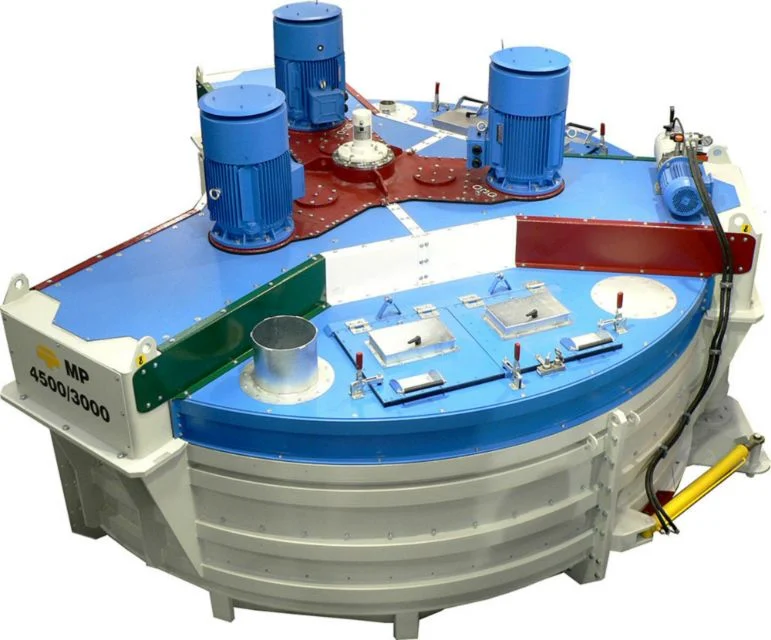

Звёзды вращаются вокруг вертикального вала и одновременно вокруг собственной оси. Три (на крупных моделях — шесть) рычагов с лопатками перемешивают весь объём чаши: мёртвых зон и непромеса нет, выгрузка быстрее.
Не универсальный, а специально разработанный редуктор с большим горизонтальным картером масла: качественная смазка шестерен и охлаждение. Смеситель запускается под полной загрузкой без перегрева.
Сменная броня из чугуна Ni-Hard — твёрже сталей Hardox. Плиты толщиной 15 мм, твёрдость 500 HB, крепление болтами. Зазор лопастей до брони регулируется по мере износа.
Производительность выше двухвальных того же объёма. Планетарная схема резко сокращает время перемешивания сухих компонентов — цикл короче, смесь однороднее, включая жёсткие и мелкозернистые рецептуры.
Модельный ряд
| Модель | 750/500 | 1125/750 | 1500/1000 | 1875/1250 | 2250/1500 | 3000/2000 | 3750/2500 |
|---|---|---|---|---|---|---|---|
| Загрузка сухих материалов, л | 750 | 1125 | 1500 | 1875 | 2250 | 3000 | 3750 |
| Выход уплотнённого бетона, л | 500 | 750 | 1000 | 1250 | 1500 | 2000 | 2500 |
| Макс. загрузка, кг | 1200 | 1800 | 2400 | 3000 | 3600 | 4800 | 6000 |
| Главный двигатель, кВт | 18,5 | 30 | 45 | 55 | 2×30 | 2×45 | 2×45 |
| Гидростанция, кВт | 1,5 | 2,2 | 4 | 4 | 4 | 5,5 | 5,5 |
| Редуктор, об/мин | 20 | 20 | 20 | 15 | 15 | 15 | 15 |
| Смесительные рычаги, шт | 3 | 3 | 3 | 6 | 6 | 6 | 6 |
| Боковые скребки, шт | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Модель | 750/500 | 1125/750 | 1500/1000 | 1875/1250 | 2250/1500 | 3000/2000 | 3750/2500 |
|---|---|---|---|---|---|---|---|
| Внутр. диаметр камеры, мм | 1820 | 2000 | 2200 | 2400 | 2600 | 3420 | 3420 |
| Масса без скипа, кг | 2000 | 2700 | 3700 | 4700 | 6300 | 8500 | 8500 |
| Масса со скипом, кг | 2700 | 3700 | 4900 | 5900 | 8400 | 12 000 | 12 000 |
| Объём скипа, л | 825 | 1237 | 1650 | 2060 | 2475 | 3300 | 4125 |
| Макс. загрузка скипа, кг | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 |
| Скорость подъёма/спуска скипа, м/мин | 15/30 | 15/30 | 15/30 | 15/30 | 15/30 | 15/30 | 15/30 |
Плотность смеси принята 2400 кг/м³. Габаритный чертёж с привязкой под вашу компоновку (загрузка, затворы, обслуживание) подготовим вместе со спецификацией.
Комплектация

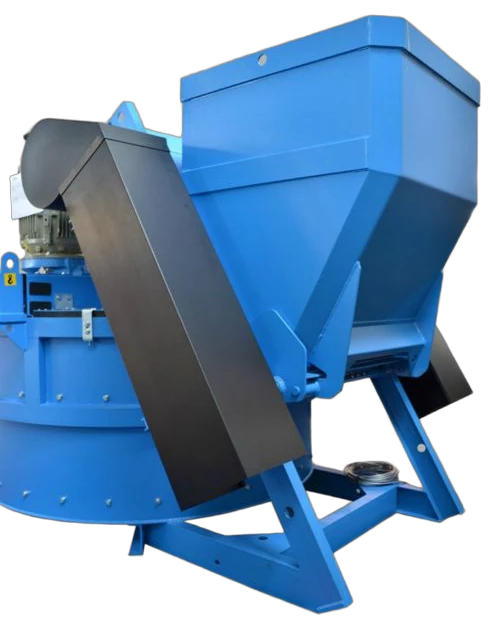

Загрузка инертных без пыления. Объём 825–4125 л, подъём/спуск 15/30 м/мин, исполнение с двухскоростным спуском.

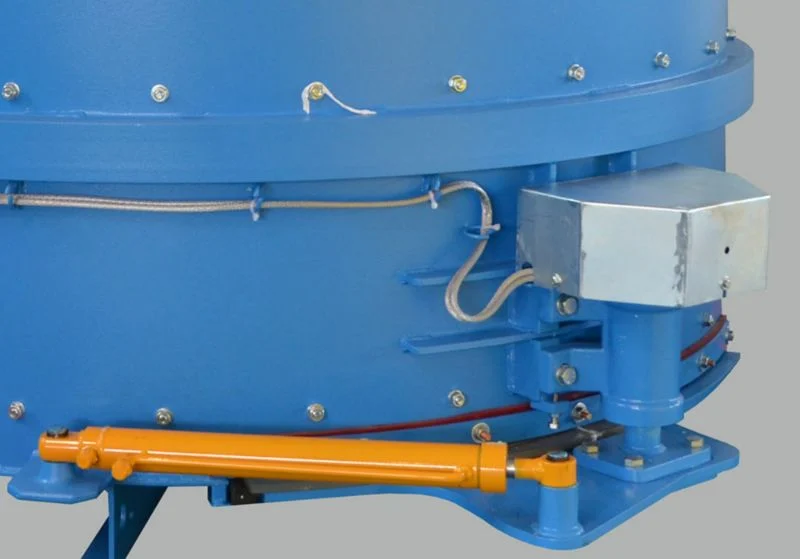

Секторные затворы с резиновыми уплотнениями. Привод ручной, пневматический или гидравлический; при отключении питания затвор открывается ручным насосом.

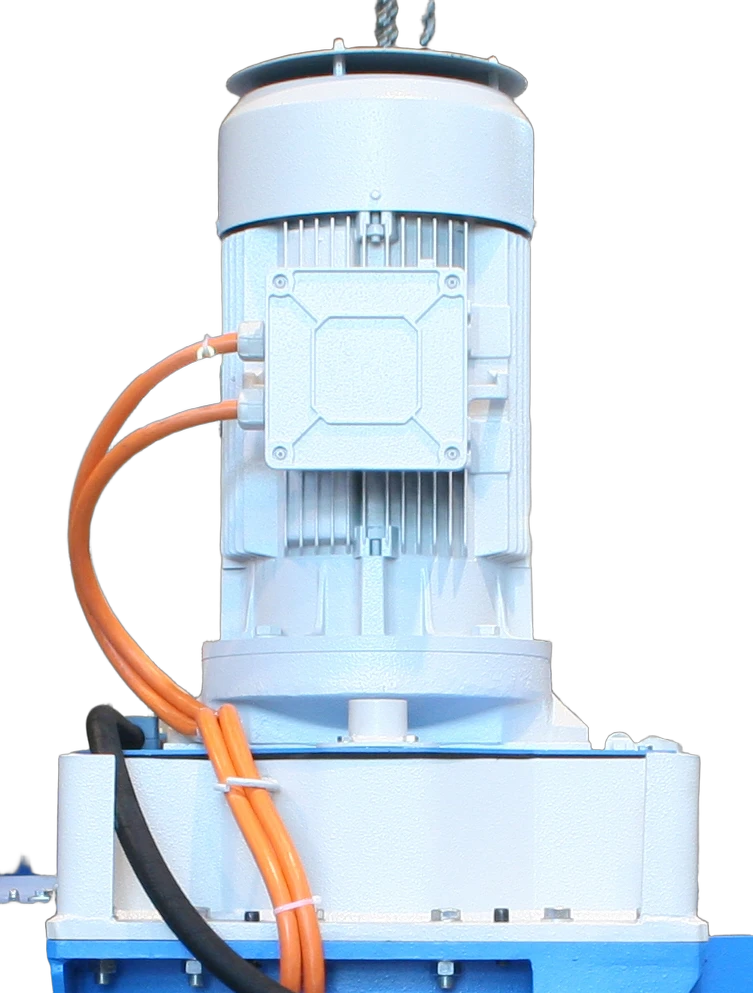

Компенсирует перегрузку при запуске смесителя с полной загрузкой — бережёт редуктор и двигатель.

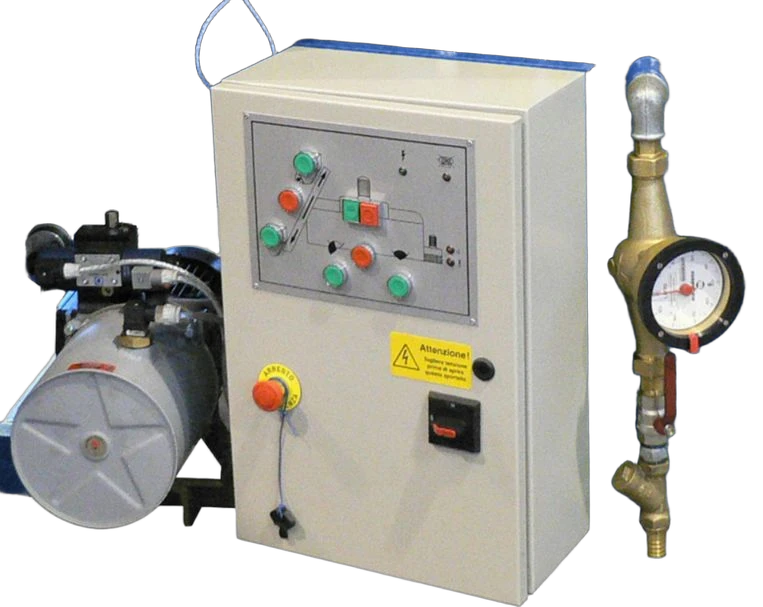

Управление прямо на агрегате — удобно при чистке и обслуживании. Гидравлика затворов в базовой комплектации.
Замена брони и обслуживание через люки; система безопасности блокирует доступ при включённом приводе ротора.
Лопасти с утолщённой наружной кромкой против износа; рычаги вовлекают смесь в вертикальное перемешивание.
По запросу: датчик влажности смеси, моечная станция высокого давления, приводная дробилка кусков глины, антиадгезионное покрытие скипа, распределительные трубы подачи воды с инжекторами.
Фотографии
Заявка
Расскажите о задаче: тип изделий, рецептура, требуемый объём за цикл и ритм смены. Вернёмся с моделью, комплектацией и сроком поставки.
Вопросы и ответы
Для жёстких, рецептурных и мелкозернистых смесей, где важна однородность: производство ЖБИ, вибропрессование, специальные рецептуры.
Выход уплотнённого бетона — от 500 до 2 500 л за цикл.
Рабочая зона защищена сменной бронёй Ni-Hard 500 HB толщиной 15 мм на болтах. Броня и мешающие органы есть на складе в Москве.
Секторные затворы — до четырёх на чашу: выгрузку ориентируем в нужную сторону под компоновку вашей линии.
10–12 недель DDP Москва со склада завода.
SICOMA MPC
Планетарные смесители Sicoma MPC оптимальны для производства вибропрессованных изделий и ЖБИ: смесительные звёзды прорабатывают весь объём чаши и обеспечивают максимальную однородность жёстких и рецептурных смесей. Выход уплотнённого бетона — от 500 до 2 500 л за цикл. Многопозиционный шибер выгрузки — с гидравлическим и ручным приводом, затворов может быть до четырёх. Компактные габариты упрощают проектирование БСУ, а скиповый подъёмник загружает инертные без пыления.
Производитель — SICOMA ZHUHAI, крупнейшая фабрика бетоносмесителей в мире: более 3 000 смесителей в год, производство сертифицировано ISO 9001 с 1995 года. Рабочая зона защищена сменной бронёй Ni-Hard 500 HB — броня, мешающие органы и уплотнения есть на складе в Москве. Для товарного бетона смотрите двухвальные серии MEO, MSO и MAO.
